主要信息
|
|
总长
|
130.00 m
|
|
舱容
|
|
垂线间长
|
127.20 m
|
|
燃油舱
|
abt. 69.0 m3
|
|
型宽
|
16.20 m
|
|
淡水舱
|
abt. 33.4m3
|
|
型深
|
8.50 m
|
|
压载水舱
|
abt. 4200 m3
|
|
设计吃水（内河）
|
6.75 m
|
|
LNG罐
|
30 m3
|
|
设计吃水（特定航线）
|
6.10 m
|
|
货舱区开口
|
mm x mm
|
|
设计排水量（内河）
|
~11647.29 t
|
|
第一货舱舱口
|
27300x11600
|
|
设计排水量（特定航线）
|
~12668.67 t
|
|
第二货舱舱口
|
24500x11600
|
|
货舱容量
|
abt. 10913 m3
|
|
第三货舱舱口
|
27300x11600
|
|
设计航速
|
11.0 kn
|
|
螺旋桨
|
|
|
续航力
|
1000 海里
|
|
定距桨 2只
|
|
航区
|
沿海（特定航线1-1、1-2）及长江A、B、C 级航区，J1、J2 航段、三峡库区
|
|
定员
|
15 P
|
|
|
|
主机（柴油/LNG 双燃料）
|
|
|
|
型号和数量：6WH20LC1520DF1A0，2台 ；额定功率及转速：1118kW×1000r/min
|
|
齿轮箱
|
|
|
|
2台；1.164kW/rpm；减速比 5.58:1
|
|
|
|
发电机
|
|
|
|
|
主柴油发电机组(1台) 90kW×1500r/min，AC380V,64Hz
|
|
主燃气发电机组 (1台) 90kW×1500r/min，AC380V,64Hz
|
|
轴带发电机组(2台) 90kW×1500r/min，AC380V,64Hz
|

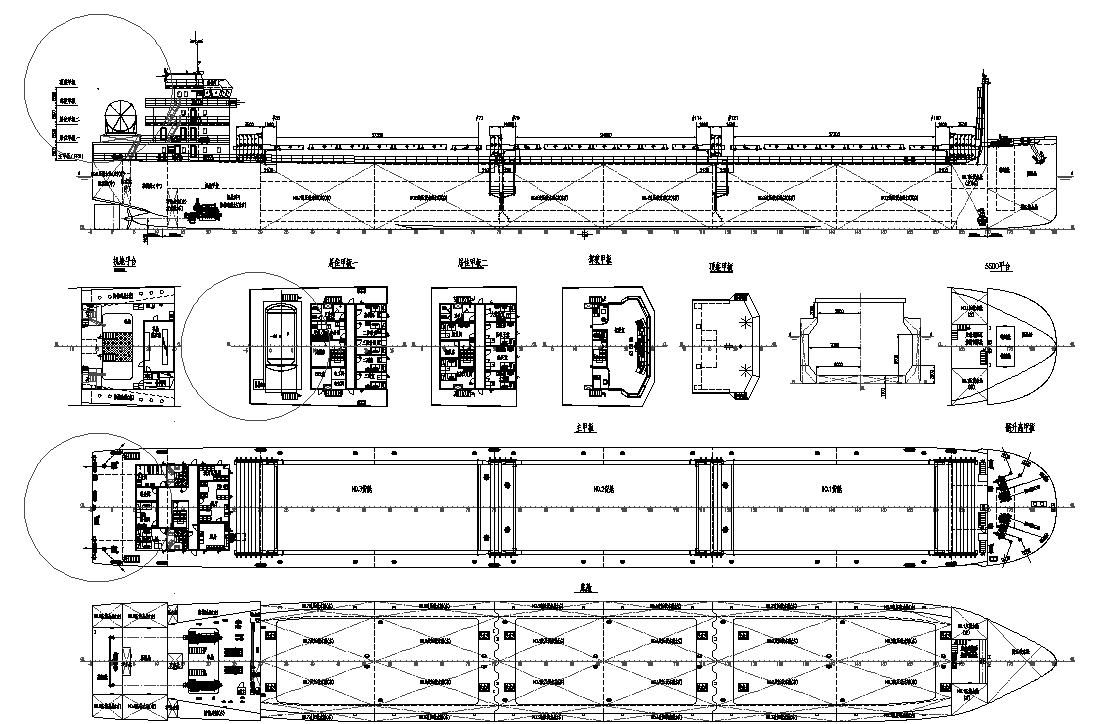

总布置图

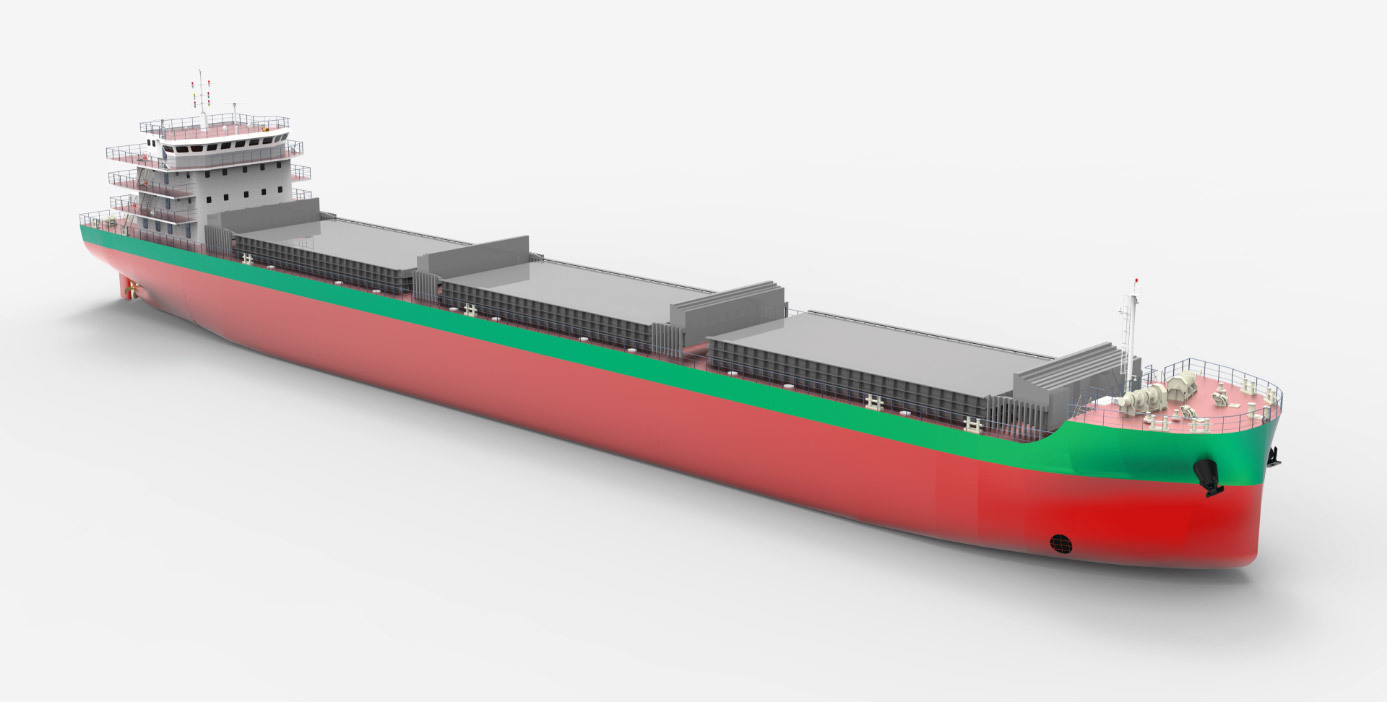

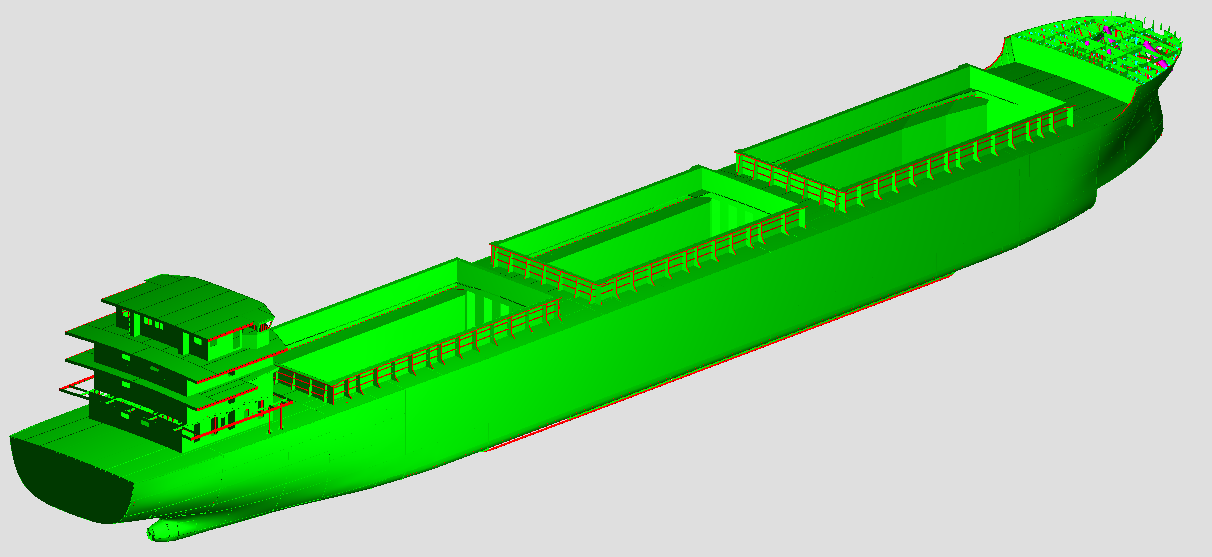

3D模型
130m江海直达散货船(升级版)
概述
本船为圆舭，垂直艏、双尾鳍、艉机型、双机双桨推进的节能船型，以装运金属矿石、铝矾土、工业盐、造纸原料、煤炭、粮食、矿建材料为主，兼顾熟料、纺织品、钢材及其他散货。设有钢质链条翻滚折叠式舱口盖，桅杆为可倒式桅杆。
|
主要信息
|
|
总长
|
130.00 m
|
|
舱容
|
|
垂线间长
|
127.20 m
|
|
燃料舱
|
abt. 69m3
|
|
型宽
|
16.20 m
|
|
LNG罐
|
abt. 80 m3
|
|
型深
|
8.70 m
|
|
淡水舱
|
abt. 33.4m3
|
|
设计吃水
|
内河A级
|
6.75 m
|
|
压载水舱
|
abt. 4200 m3
|
|
|
特定航线
|
6.25m
|
|
第一货舱
|
abt. 3830 m3
|
|
设计载货量
|
内河A级
|
~11000 t
|
|
第二货舱
|
abt. 3543 m3
|
|
|
特定航线
|
~10000 t
|
|
第三货舱
|
abt. 3797 m3
|
|
货舱容量
|
abt. 11170m3
|
|
|
|
|
营运航速
|
~11.0 kn
|
|
螺旋桨
|
|
|
续航力
|
~1000 n mile
|
|
定距桨 2只
|
|
定员
|
15 P
|
|
|
|
|
|
|
|
|
主机：（LNG）
|
|
2台，6 缸直列、水冷、四冲程、直接喷射、不可逆转、
|
|
|
额定功率/转速：1103kW×1000r/min
|
|
|
|
燃气消耗率：9000KJ/kW•h
|
|
|
|
|
|
|
|
|
发电机
|
|
|
|
|
主发电机组(2台) （LNG） abt.150kW×1500r/min
|
|
轴带发电/电动机（2台） abt.130kW
|
|
|
|
艏侧推
|
|
电机驱动定距桨，直径~800mm，名义推力32kN。
|

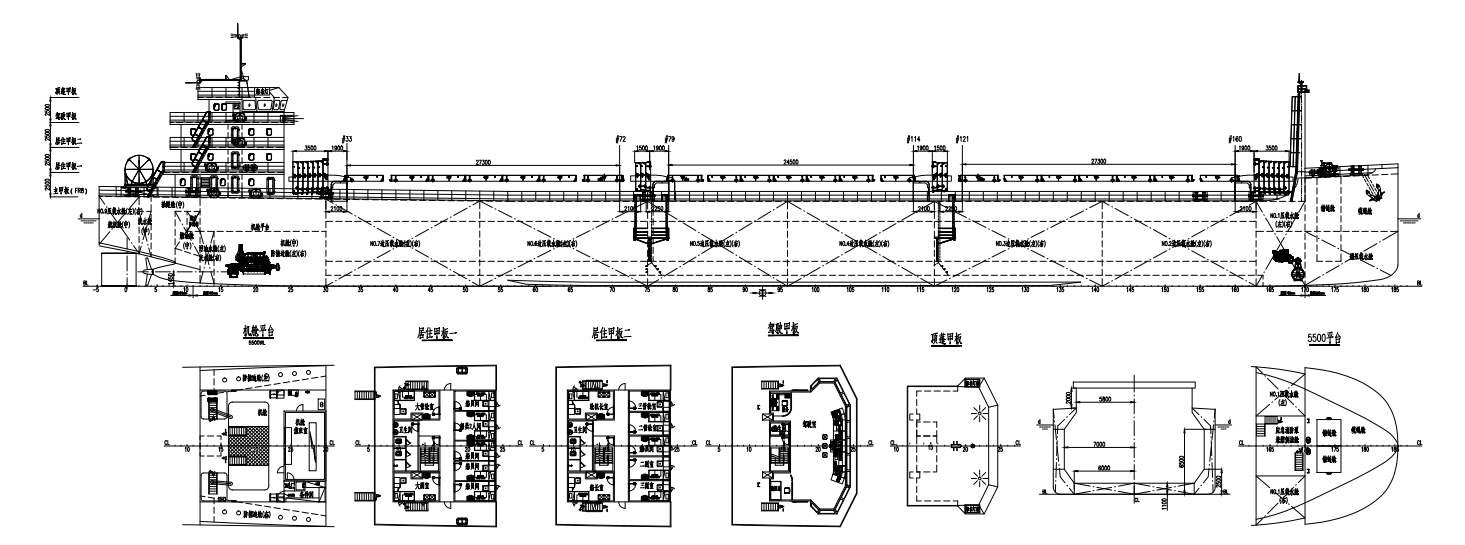

总布置图
