浮运平台

风机基础浮运平台为组装式非自航浮运平台。主要用于海上风力发电塔基础的浮运和安装下沉辅助。平台由两个浮体模块拼装而成，一个浮体模块平面呈U形

关键词：

浮运平台

所属分类：

工程船舶

电话：

15063193566/13021637575

产品留言

其他产品

概述

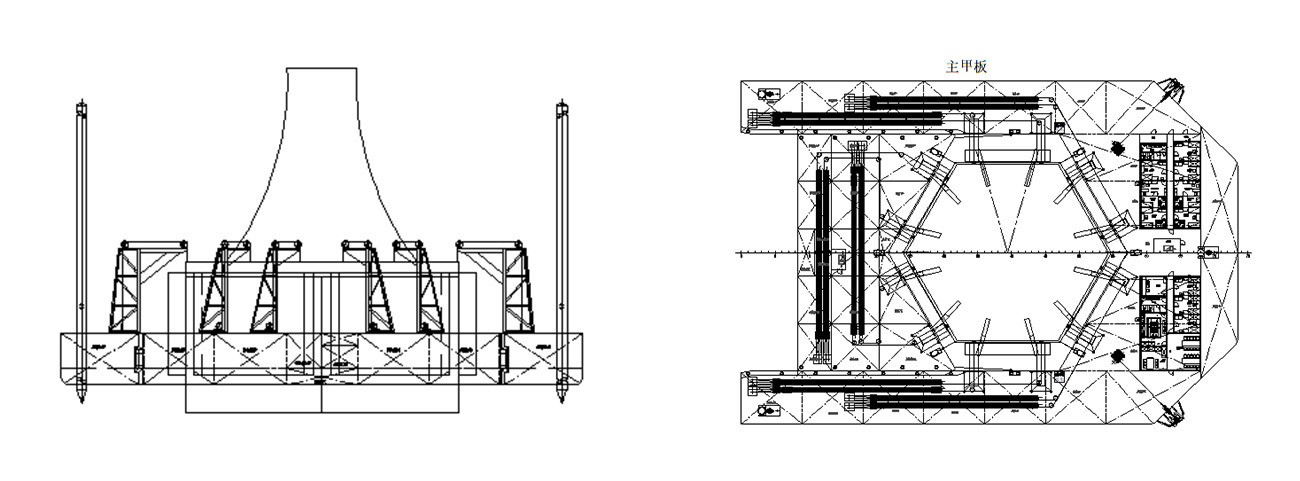

风机基础浮运平台为组装式非自航浮运平台。主要用于海上风力发电塔基础的浮运和安装下沉辅助。平台由两个浮体模块拼装而成，一个浮体模块平面呈U形，另一个浮体模块呈K形;两个浮体模块舷侧接触面上沿纵向布置凹凸导向限位槽，K形模块为凸U形模块为凹，K形模块沿导向限位槽纵向滑进或滑出U形模块;K/U两个模块采用各自压载舱压排载调整自身吃水深度使彼此纵向导向限位槽对正，采用绞车纵向牵引进行两浮体模块的连接和解脱。在两个模块接触面附近的甲板上，利用连接装置将K形模块与U形模块进行连接固定，在浮运过程中两个浮体模块与风机基础连接成相对稳定的结构形式。

主要信息
总长	88.20 m		定员	32人
型宽	61.00 m		舱容：
型深	6.00 m		燃料舱	abt. 125 m3
设计吃水	3.50 m		淡水舱	abt. 100 m3
设计载重量			压载水舱	abt. 5500 m3
航区	近海

主要设备
发电机组
U平台：两台船用柴油发电机组， 300kW×1500r/min AC400Vx50Hzx3相
K平台：一台船用柴油发电机组， 64kW×1500r/min AC400Vx50Hzx3相
牵引绞车	2台100kN液压绞车
风机基础固定液压绞车（K）		4台150kN
风机基础固定液压绞车 (U)		8台50kN
甲板机械液压系统		U&K两套
定位桩	重力式导向桩3根，直径1.20m
